定壓補水排氣裝置（我司專利號：ZL201300492851.3）是江蘇斯樂威有限公司采用技術研發的實現集中供熱及中央空調系統定壓、膨脹、補水、排氣四位一體的新型設備。該設備在系統中起到穩壓、自動補水、膨脹自動泄水，排除系統內游離氣體及溶解氣體等作用。使系統處于高效、環保、節能的運動狀態。

  構造及運行

  （1）構造

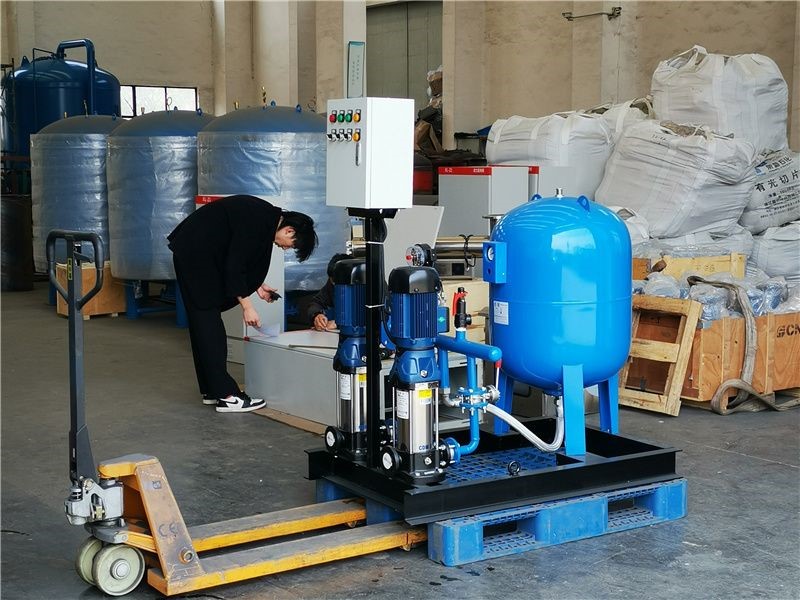

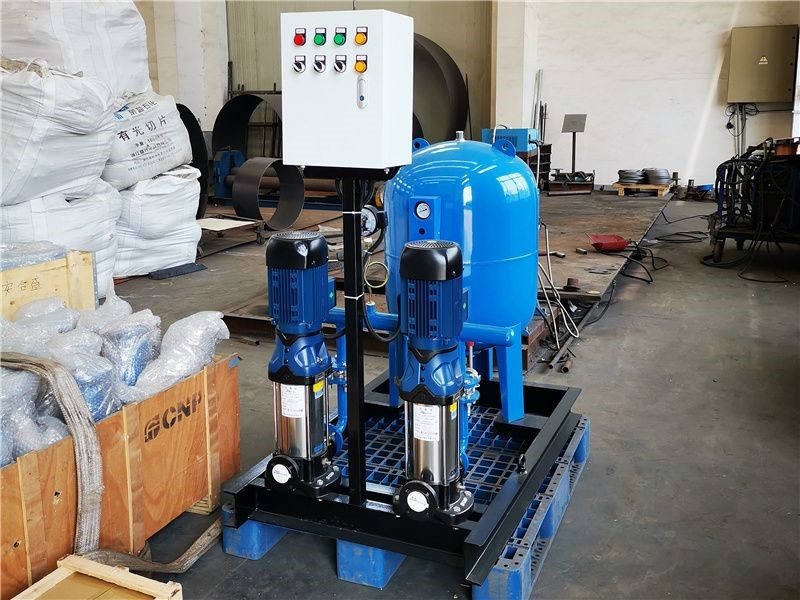

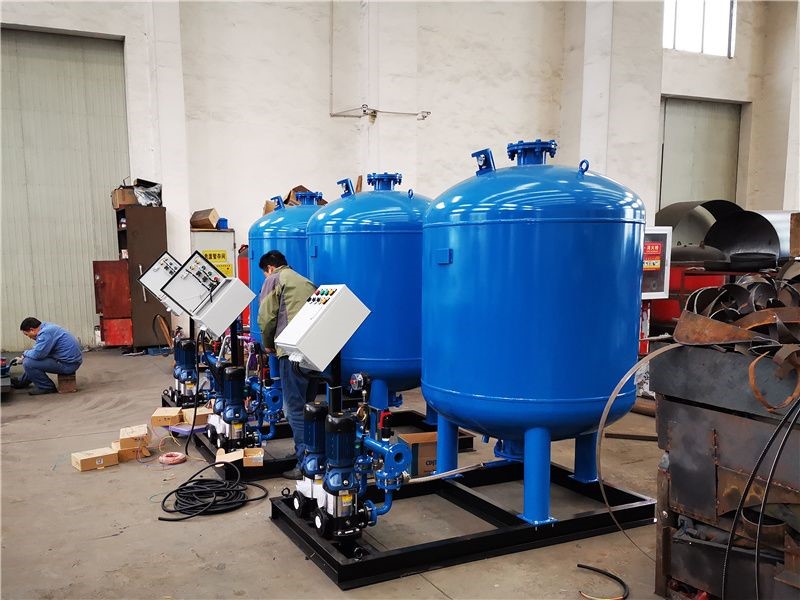

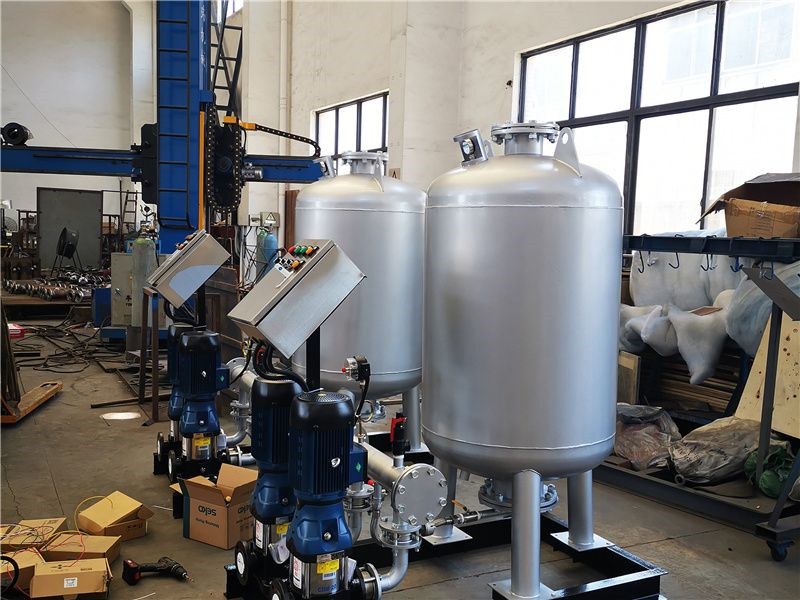

  本裝置由常壓、機架裝置兩部分構成。常壓罐體下部以法蘭盲板作底，罐體蓋上裝有排氣閥。罐體裝有液位傳感器。罐底板上裝有進水管及出水管。進水管及出水管形成一個機架。定壓泵閥類、壓力傳感器、控制箱及電線均裝于其上，并與鋼罐連成一個整體。

  （2）運行

  調節系統水體脹縮

  采曖系統開泵、供汽逐漸升溫──水體膨脹──定壓點處壓力也隨系統各部上升──當壓力傳感器檢測得壓力達到Pd＋ΔP（設定值）時──泄壓電磁閥打開，膨脹水進入常壓罐內──如此間歇或連續動作，使定壓點壓力恒定──系統正常恒壓運行。

  采曖系統停運（先停氣、后停泵）──系統水溫自然下降──水體收縮──定壓點壓力下降──當壓力傳感器檢測得壓力低到Pd－ΔP（設定值）時──定壓泵自動運轉，將升溫時膨脹進來的水注回系統，壓力達到Pd＋ΔP時水泵停運──水溫繼續下降則再開泵注水，如此反復開停使定壓點維持恒壓

  補水及排水

  采曖系統難免泄漏，安裝本定壓裝置的系統，正常情況下常壓罐內始終保持某一下限水量10～25％（可設定）而系統水體的脹縮則在90～70％范圍內變化、當貯水量達到設定下限水量時，──液位傳感器將信號輸入控制箱──自動打開補水電磁閥──補水（自來水、軟水）通過進水管進入常壓罐內一次補入水量至中限水量40～60％（可設定）（留出下次升溫引起的膨脹量）──再漏再補，反復動作，維持—定水量，確保有水可補。

  采暖系統出現水體膨脹高，膨脹水進入常壓罐內使其貯水量達到設定上限水量時70～85％（可設定）──液位傳感器或稱重長安汽車將信號輸入控制箱──自動打開排水電磁閥──排水至排水溝內，排水量至常壓罐隔膜腔內水量至40～60％（可設定）──再多再排，反復動作，維持—定水量。

  設計選型

  工程設計時只要算出系統水體的膨脹容積VO（升）及提出要求的定壓點設定值PO即可從規格表中選型。

  （1）系統水體的膨脹容積：VO＝0.0006ΔtVA1.1～1.2

  式中:0.0006──水的體積膨脹系數。

  Δt──系統水體正常運行時溫度波動范圍，建議取10℃。

  VA──加熱設備、系統配管及末端裝置總的水容量（升）建議按實計算。

  1.1～1.2──低限貯水量10～20％。

  （2）定壓點設定值Pd由工程設計者酌情確定。

  系統定壓值：Pd≥（H+1）+1/2△P

  式中:Pd——定壓值。

  H——系統高點到本定壓裝置之間高差。

  △P——定壓值Pd許可的波動值。若許可波動值為±3（m），則△P為6（m）。六、設計重要提示

  （1）本裝置可置于地下室熱力間或基礎夾層內。因其上均系小口徑配管易凍壞，故切忌露天設置，影響正常工作。

  （2）供電要求穩妥可靠，否則應采取技術措施。

  （3）排氣管與膨脹管均應連于循環泵吸入側回水總管上，按水流方向先接排氣管相距2米以外處再接膨脹管，即回水先流經排氣管接點再流經膨脹管接點（定壓點）。

  （4）補水管連接處只要求0.05MPa壓力即可，若補水壓力達不到此要求時，則要輔以其他技術措施。

  （5）泄壓口、補水口及外接自來水進口處用戶需加裝油令及球閥以便維修.

  1、系統定壓

  1）泄壓作用：當介質被加熱升溫后，由于溫度升高會使體積膨脹，整個系統壓力升高，當壓力升高至設定壓力時，設備中的泄壓電磁閥打開，將系統中由于升溫導致體積膨脹的介質排放到常壓罐內，維持系統壓力恒定。

  2）系統補水作用：當熱水經過散熱設備散熱后，溫度下降，體積縮小，系統壓力下降，當壓力下降至設定壓力時，水泵將把貯存在常壓罐內的水或其他外圍供應水源通過補水泵補至系統，維持系統壓力恒定。

  2、補水作用：當系統中的水由于蒸發等損耗減少，以至常壓罐中的水減少，儲水量降低，當儲水量降低到設定水量時，設備中的補水電磁閥打開，將外圍供應水補至常壓罐中。

  3、排氣作用：定壓罐頂部有排氣裝置，排出系統中的溶解氣、游離氣、大氣泡等，從而保護設備及系統安全穩定運行。

  裝置特點

  （1）配有微處理機，控制功能多。精度高，定壓點控制精度可達ΔP＝±0.01MPa。

  （2）設定值可根據工程需要調整：

  定壓值Pd──如建筑加層6m，只要將Pd調高0.06MPa即可;

  定壓精度ΔP──可調到±0.01Mpa或±0.02Mpa或±0.03Mpa…；

  冬季主要解決水升溫膨脹，可將常壓罐體水位設定在低位。反之夏季設定在高位；

  （3）連續不斷的排氣功能──使系統循環水中含氣不斷析出，系統正常運行。

  （4）所配定壓泵高效低耗運行平穩無振動，節能明顯，并設有備用泵，兩臺水泵可互為備用，提高了設備的運行安全性。

  （5）運行情況時刻顯示──便于觀察、記錄、調試及排除故障。

  （6）采曖系統處于密閉狀態，防止促使腐蝕的空氣侵入采曖系統。

  （7）工廠化組裝，方便施工安裝，現場只要接線接管即可。
